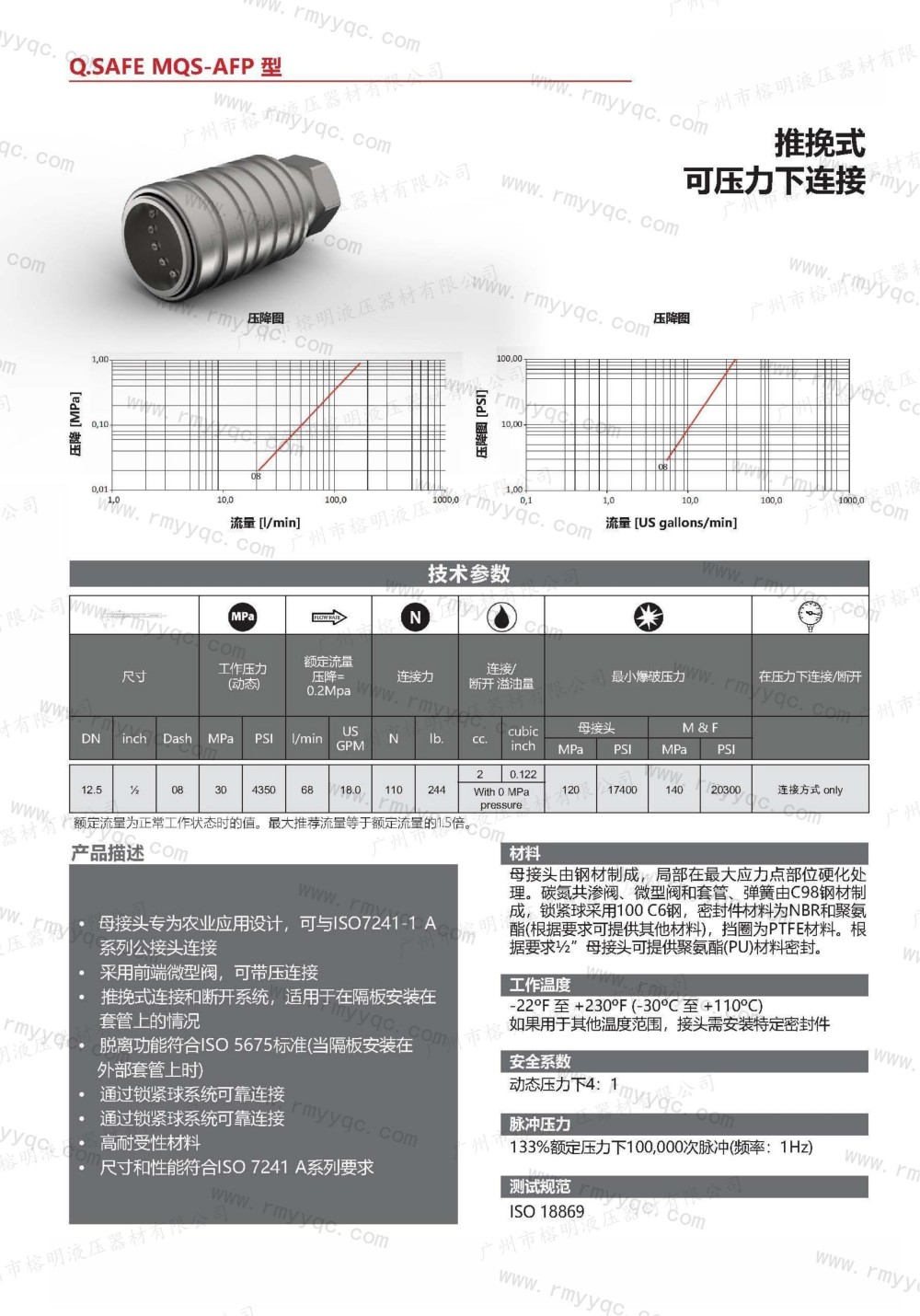

玛努利推挽式快速接头可压力下连接 Q.SAFE MQS-AFP型高压接头

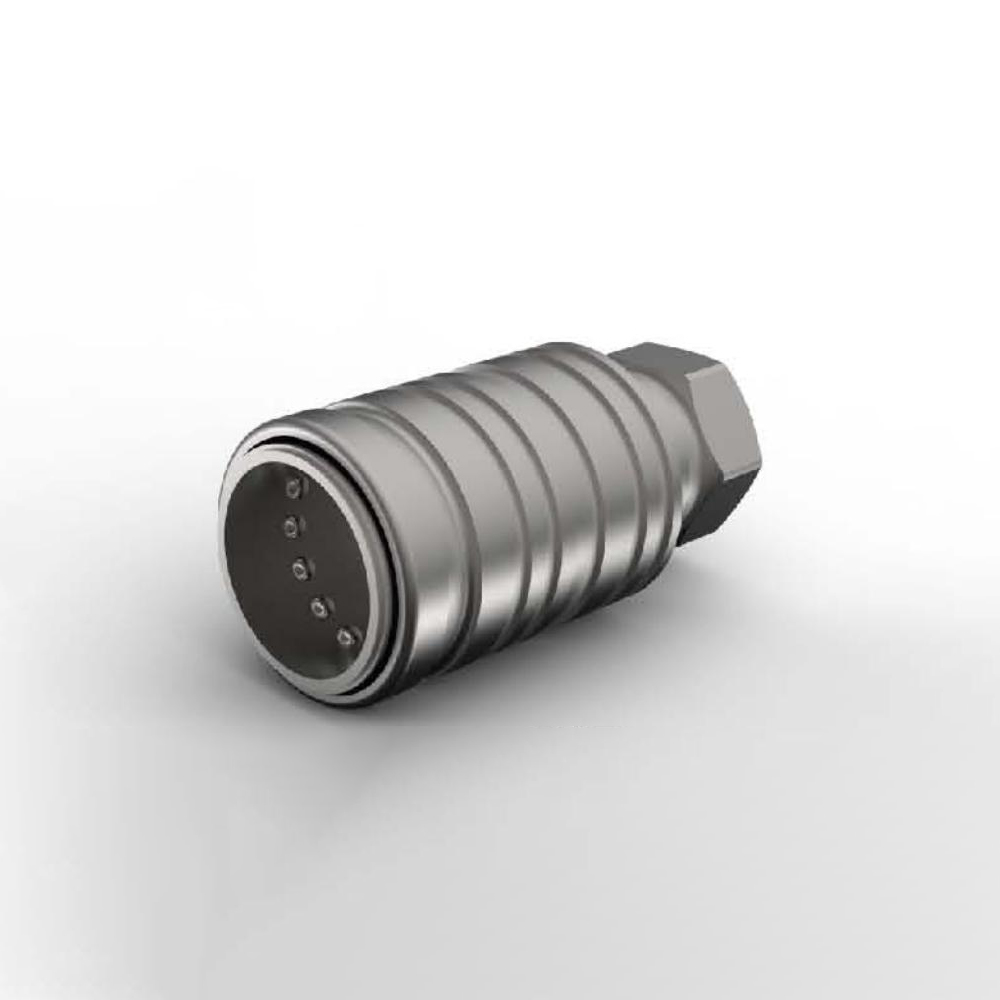

Q.SAFE MQS-AFP型 推挽式 可压力下连接

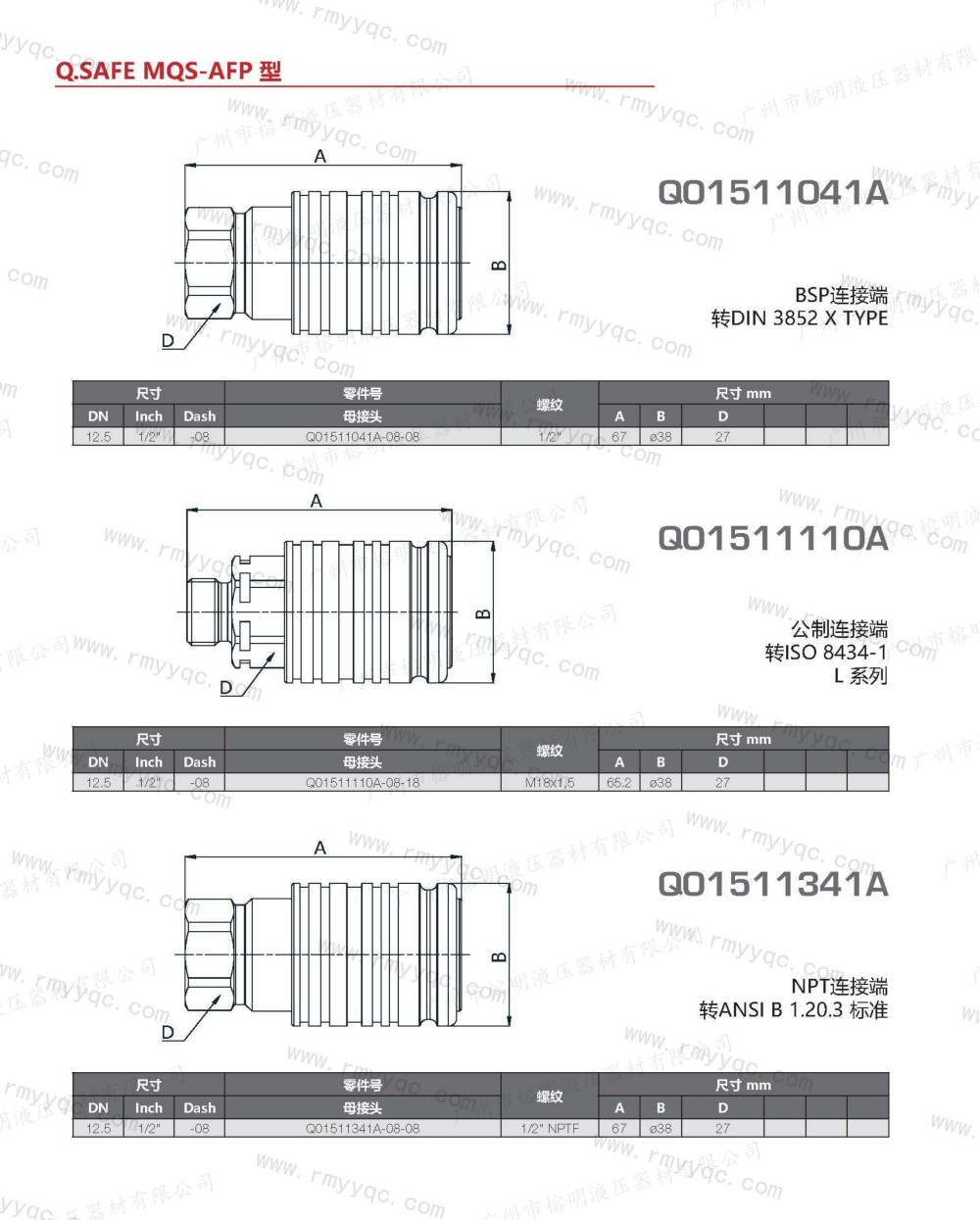

Q01511041A

BSP连接端

转DIN 3852 XTYPE

Q01511110A

公制连接端

转ISO 8434-1

L系列

Q01511341A

NPT连接端

转ANSI B 1.20.3 标准

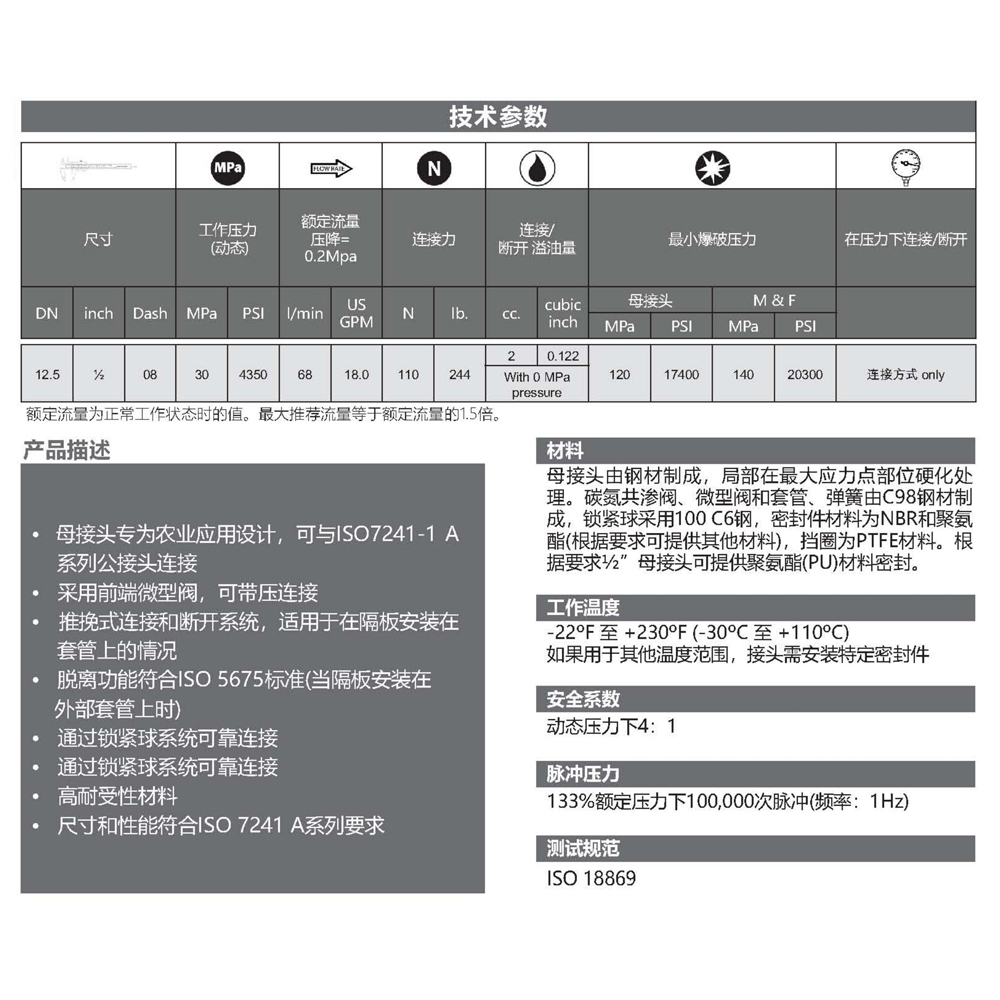

产品描述

1、母接头专为农业应用设计，可与ISO7241-1 A系列公接头连接

2、采用前端微型阀，可带压连接

3、推挽式连接和断开系统，适用于在隔板安装在套管上的情况

4、脱离功能符合ISO 5675标准(当隔板安装在外部套管上时)

5、通过锁紧球系统可靠连接

6、通过锁紧球系统可靠连接

7、高耐受性材料

8、尺寸和性能符合ISO 7241 A系列要求

材料

母接头由钢材制成，局部在最大应力点部位硬化处理。碳氮共渗阀、微型阀和套管、弹簧由C98钢材制成，锁紧球采用100C6钢，密封件材料为NBR和聚氨酯(根据要求可提供其他材料),挡圈为PTFE材料。根 据要求公”母接头可提供聚氨酯(PU)材料密封。

工作温度

-22°F至+230°F(-30°℃至+110℃)

如果用于其他湿度范围，接头需安装特定密封件

安全系数

动态压力下4:1

脉冲压力

133%定压力下100,000次脉冲(频率：1Hz)

测试规范

ISO 18869

快速接头选择注意事项

为了确保您选择的快速接头是您所需要的，建议考虑以下因素：

压力和流量 - 选择的快速接头必须适用于系统的压力和流量。要确认选择的快速接头的最大工作压力必须等于或大于系统的最大压力(包括压力峰值。

带压力连接 - 许多快速接头只能在管路压力降为零时进行连接和断开连接。如果条件不允许，你应该选择一个在压力下可连接的快速接头。但当它断开连接时，压力必须减少到零。避免使用工具来连接和断开连接快速接头。

流体兼容性-检查确认在快速接头使用的材料和密封件与流体介质的兼容性。

温度-确认系统的最大工作温度在所选择的快速接头所允许的范围内。

环境条件 - 注意某些环境条件可能导致快速接头损坏或过度腐蚀。有些具体的例子是在有刺激性化学物质紫外线辐射或盐水环境中。
