Q.SAFE MQS-ARM型 玛努利ARM型快速接头 公制连接 BSP-SAE连接和NPT连接

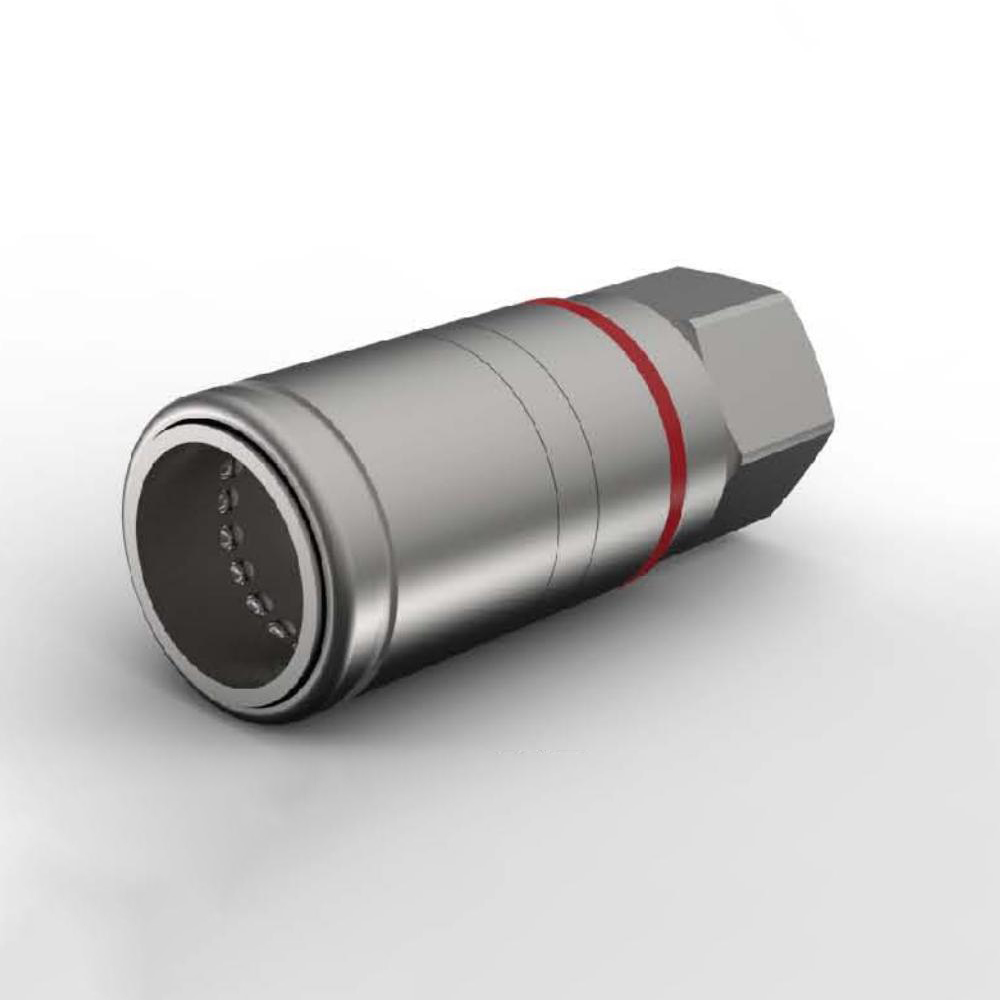

Q.SAFE MQS-ARM型 推挽式母接头 可与公接头压力下连接

Q01811041A

BSP连接端

转DIN 3852 XTYPE

Q01811190A

公制连接端

转ISO 6149-2

Q01811140A

公制连接端

转ISO 9974-2

Q01811770B

公制连接端

转ISO 8434-1 L系列

隔板

Q01811341A

NPT连接端

转ANSI B 1.20.3

Q01811230A

SAE连接端

转ISO 8434-2

隔板

Q01811301A

SAE连接端

转SAE J1926-1

Q01811320A

ORB连接端

转SAE J1926-2 S系列

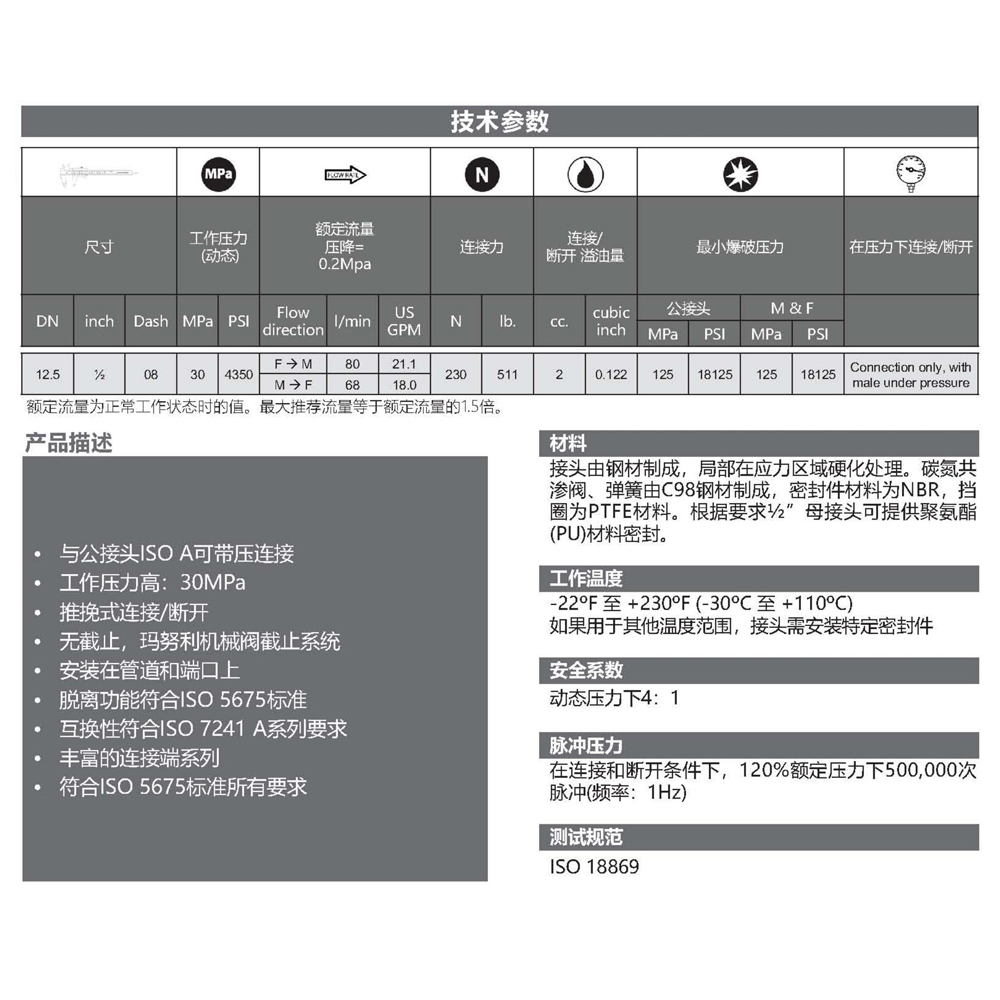

产品描述

1、与公接头ISO A可带压连接

2、工作压力高：30MPa

3、推换式连接/断开

4、无载止，玛努利机械阀截止系统

5、安装在管道和端口上

6、脱离功能符合ISO 5675标准

7、互换性符合ISO 7241 A系列要求

8、丰富的连接端系列

9、符合ISO 5675标准所有要求

材料

接头由钢材制成，局部在应力区域硬化处理。碳氮共渗阀、弹簧由C98钢材制成，密封件材料为NBR,挡

圈为PTFE材料。根据要求以”母接头可提供聚氨酯 (PU)材料密封。

工作温度

-22°F至+230°F(-30℃至+110℃)

如果用于其他湿度范围，接头需安装特定密封件

安全系数

动态压力下4:1

脉冲压力

在连接和断开条件下，120%定压力下500,000次 脉冲(频率：1Hz)

测试规范

ISO 18869

快速接头选择注意事项

为了确保您选择的快速接头是您所需要的，建议考虑以下因素：

压力和流量 - 选择的快速接头必须适用于系统的压力和流量。要确认选择的快速接头的最大工作压力必须等于或大于系统的最大压力(包括压力峰值。

带压力连接 - 许多快速接头只能在管路压力降为零时进行连接和断开连接。如果条件不允许，你应该选择一个在压力下可连接的快速接头。但当它断开连接时，压力必须减少到零。避免使用工具来连接和断开连接快速接头。

流体兼容性-检查确认在快速接头使用的材料和密封件与流体介质的兼容性。

温度-确认系统的最大工作温度在所选择的快速接头所允许的范围内。

环境条件 - 注意某些环境条件可能导致快速接头损坏或过度腐蚀。有些具体的例子是在有刺激性化学物质紫外线辐射或盐水环境中。

广州市榕明液压器材有限公司是玛努利授权代理商，经销商，保证是玛努利快速的原装正品。
