Q.SAFE MQS-D型 诊断快换接头 玛努利原装接头 性能测试检修液压系统配件

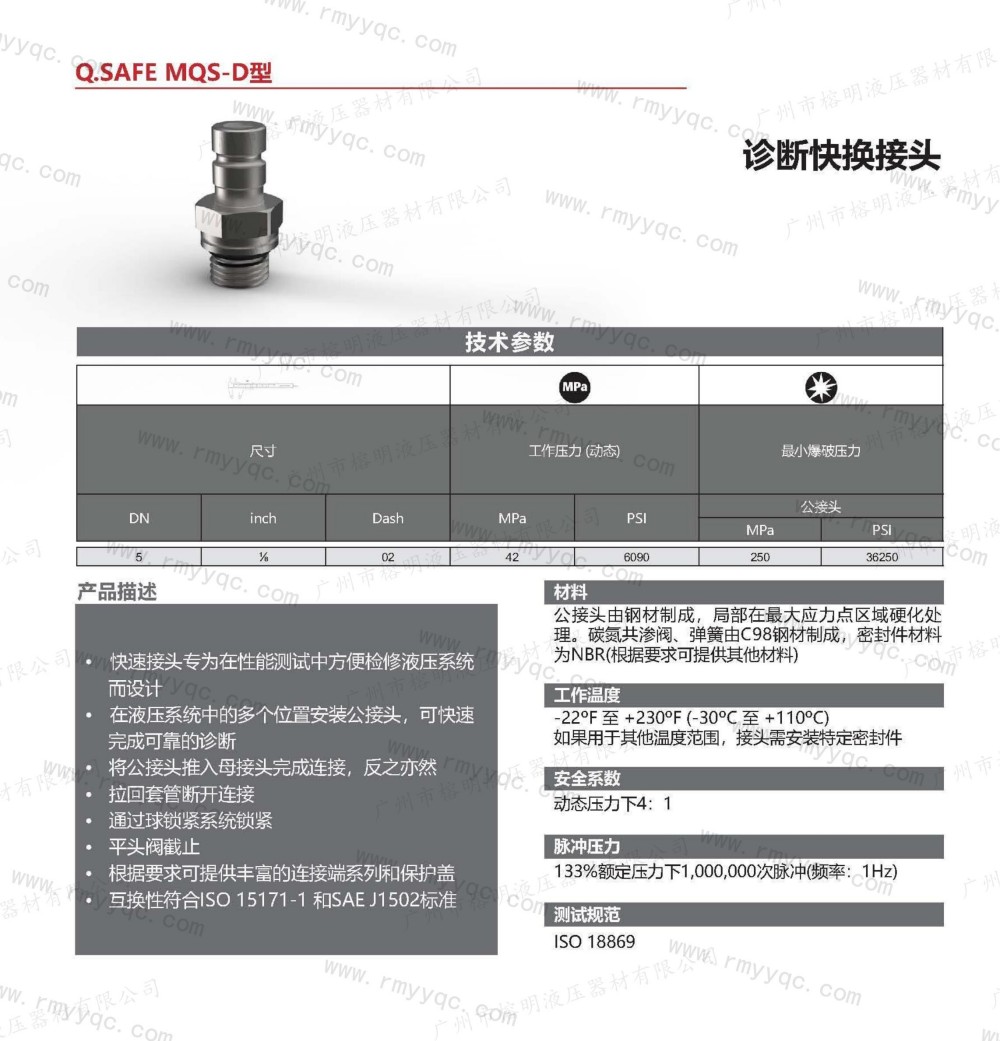

Q.SAFE MQS-D型 诊断快换接头

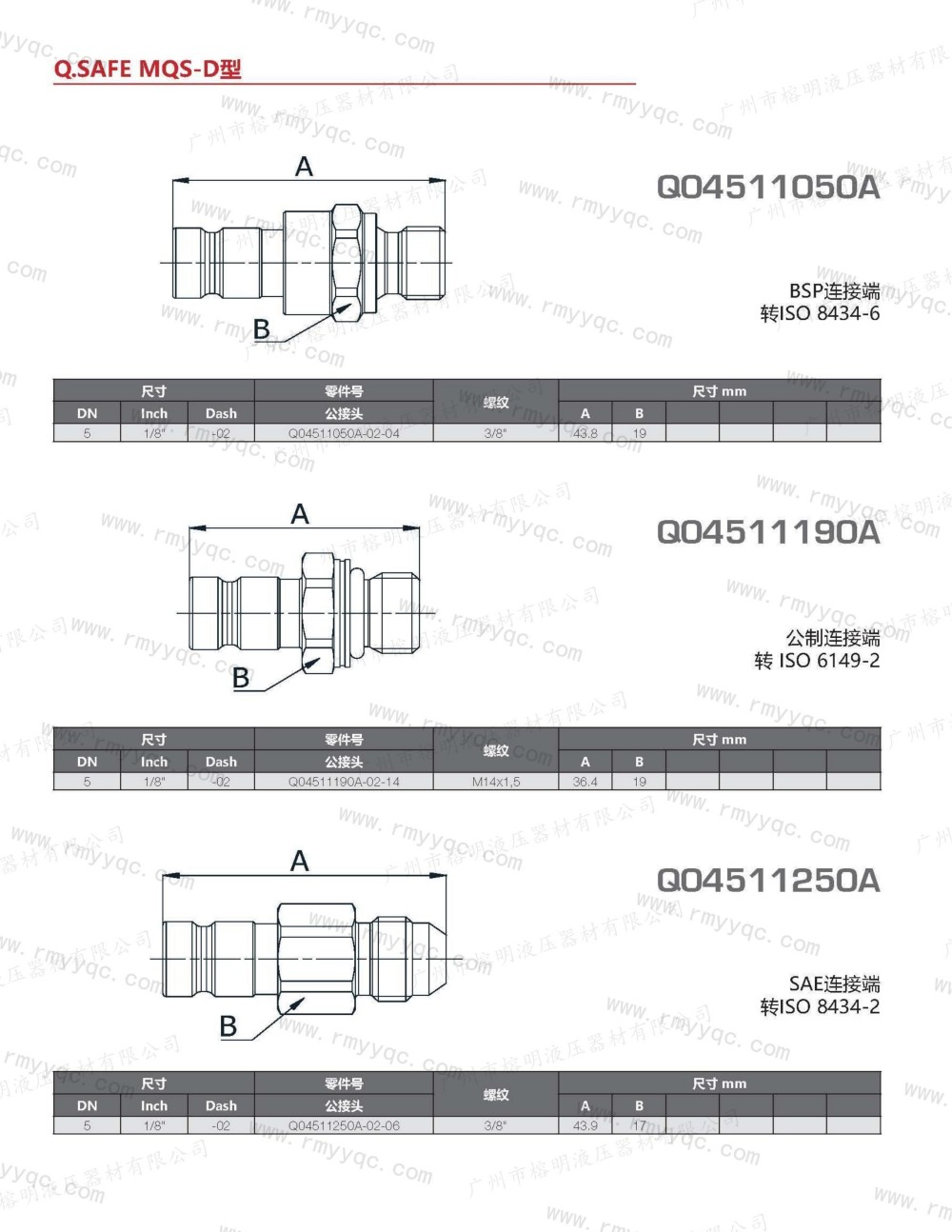

Q04511050A

BSP连接端

转ISO 8434-6

Q04511190A 快速接头

公制连接端

转ISO 6149-2

Q04511250A

SAE连接端

转ISO 8434-2

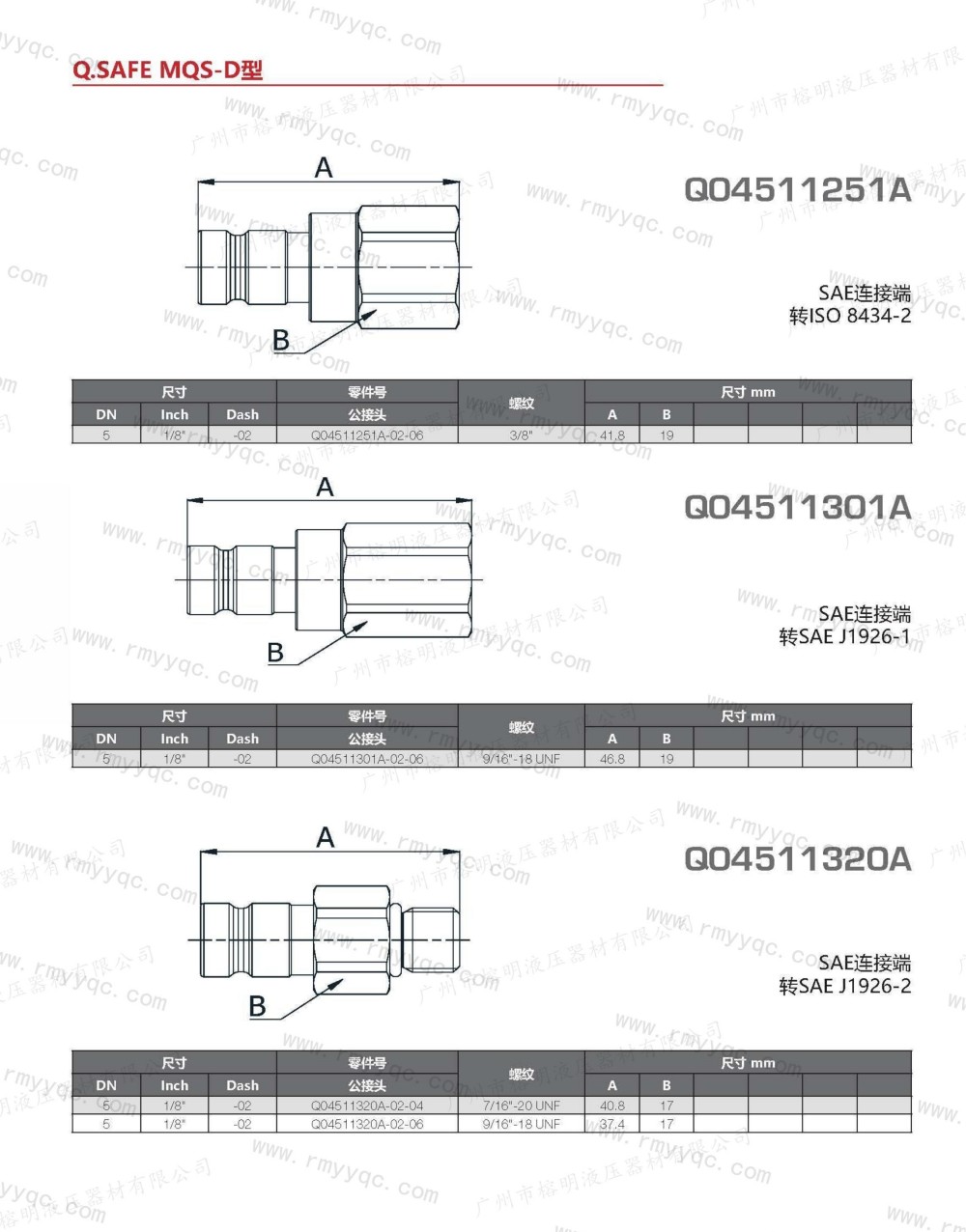

Q04511251A

SAE连接端

转ISO 8434-2

Q04511301A

SAE连接端

转SAE J1926-1

Q04511320A

SAE连接端

转SAE J1926-2

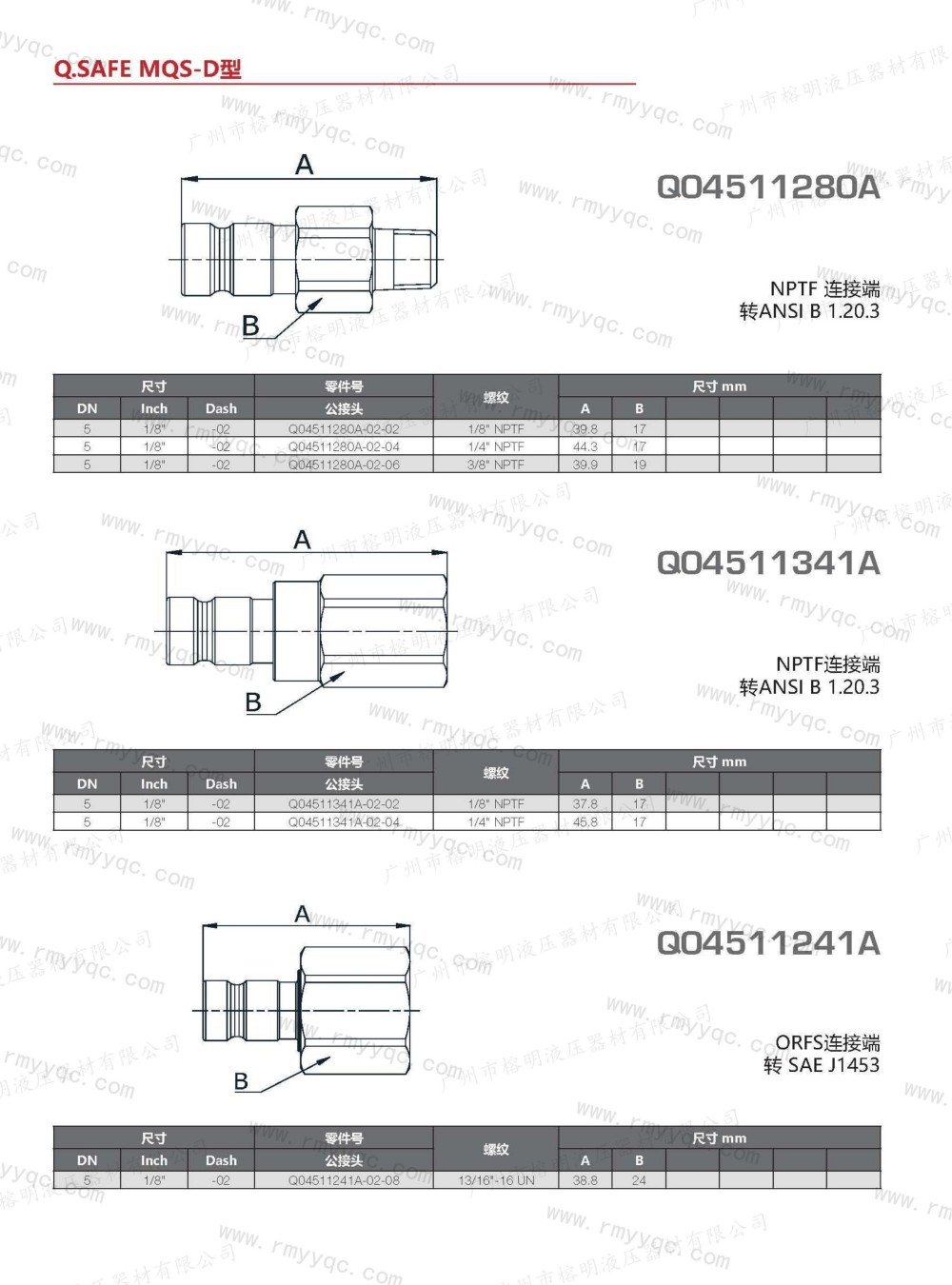

Q04511280A

NPTF 连接端

转ANSI B 1.20.3

Q04511341A

NPTF连接端

转ANSI B 1.20.3

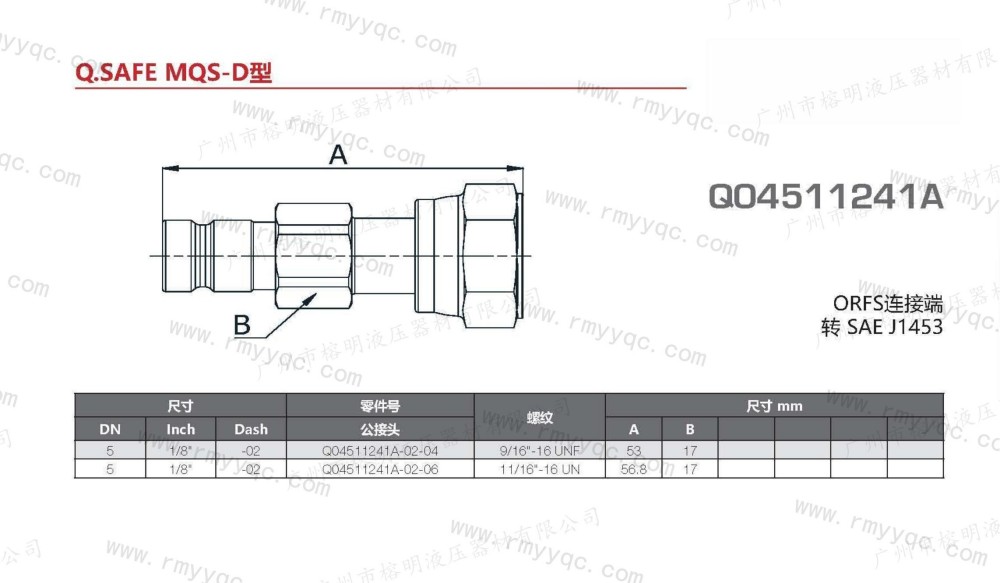

Q04511241A

ORFS连接端

转 SAE J1453

Q04511241A

ORFS连接端

转 SAE J1453

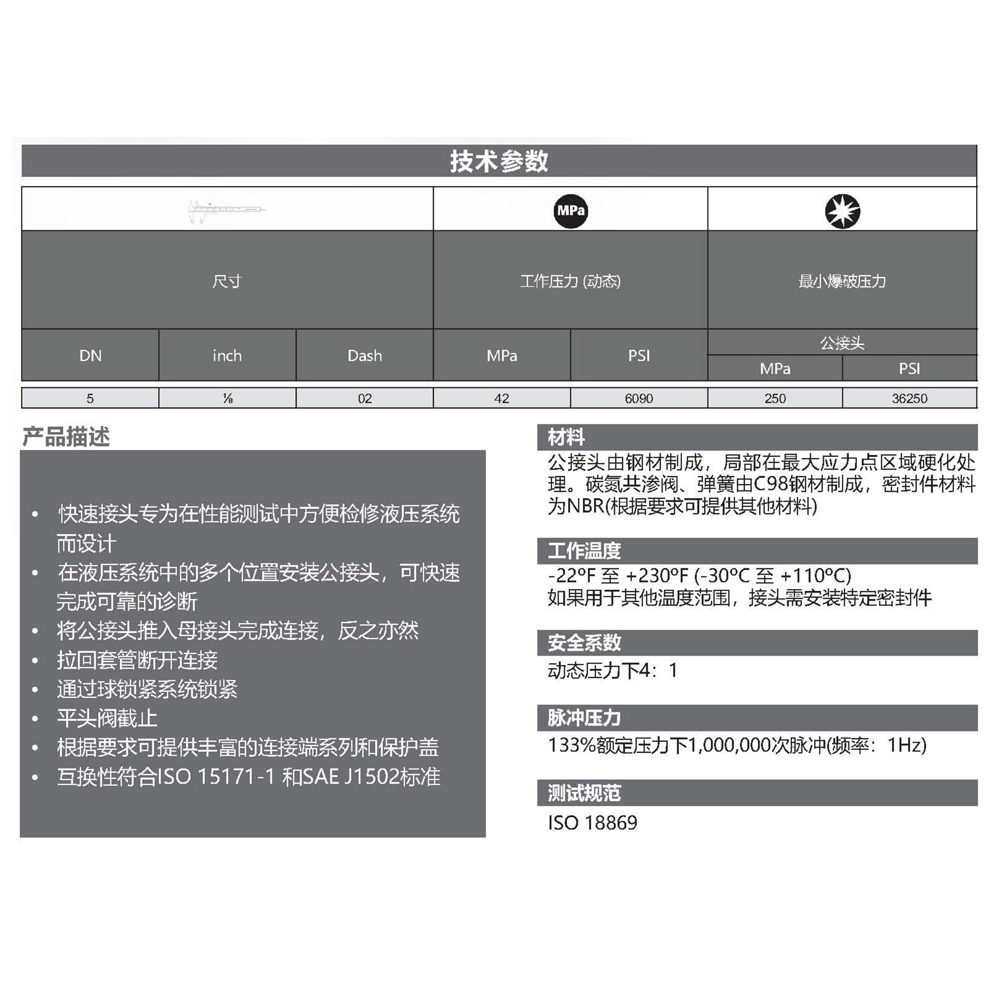

产品描述

1、快速接头专为在性能测试中方便检修液压系统而设计

2、在液压系统中的多个位置安装公接头，可快速完成可靠的诊断

3、将公接头推入母接头完成连接，反之亦然

4、拉回套管断开连接

5、通过球锁紧系统锁紧

6、平头阀截止

7、根据要求可提供丰富的连接端系列和保护盖

8、互换性符合ISO 15171-1和SAEJ1502标准

材料

公接头由钢材制成，局部在最大应力点区域硬化处理。碳氮共澄润、弹簧由C98钢材制成，密封件材料为NBR(根据要求可提供其他材料)

工作温度

-22°F至+230°F(-30℃至+110℃)

如果用于其他温度范围，接头需安装特定密封件

安全系数

动态压力下4:1

脉冲压力

133%定压力下1,000,000次脉冲(频率：1Hz)

测试规范

ISO 18869

快速接头选择注意事项

为了确保您选择的快速接头是您所需要的，建议考虑以下因素：

压力和流量 - 选择的快速接头必须适用于系统的压力和流量。要确认选择的快速接头的最大工作压力必须等于或大于系统的最大压力(包括压力峰值。

带压力连接 - 许多快速接头只能在管路压力降为零时进行连接和断开连接。如果条件不允许，你应该选择一个在压力下可连接的快速接头。但当它断开连接时，压力必须减少到零。避免使用工具来连接和断开连接快速接头。

流体兼容性-检查确认在快速接头使用的材料和密封件与流体介质的兼容性。

温度-确认系统的最大工作温度在所选择的快速接头所允许的范围内。

环境条件 - 注意某些环境条件可能导致快速接头损坏或过度腐蚀。有些具体的例子是在有刺激性化学物质紫外线辐射或盐水环境中。

广州市榕明液压器材有限公司是玛努利授权代理商，经销商，保证是玛努利快速的原装正品。
