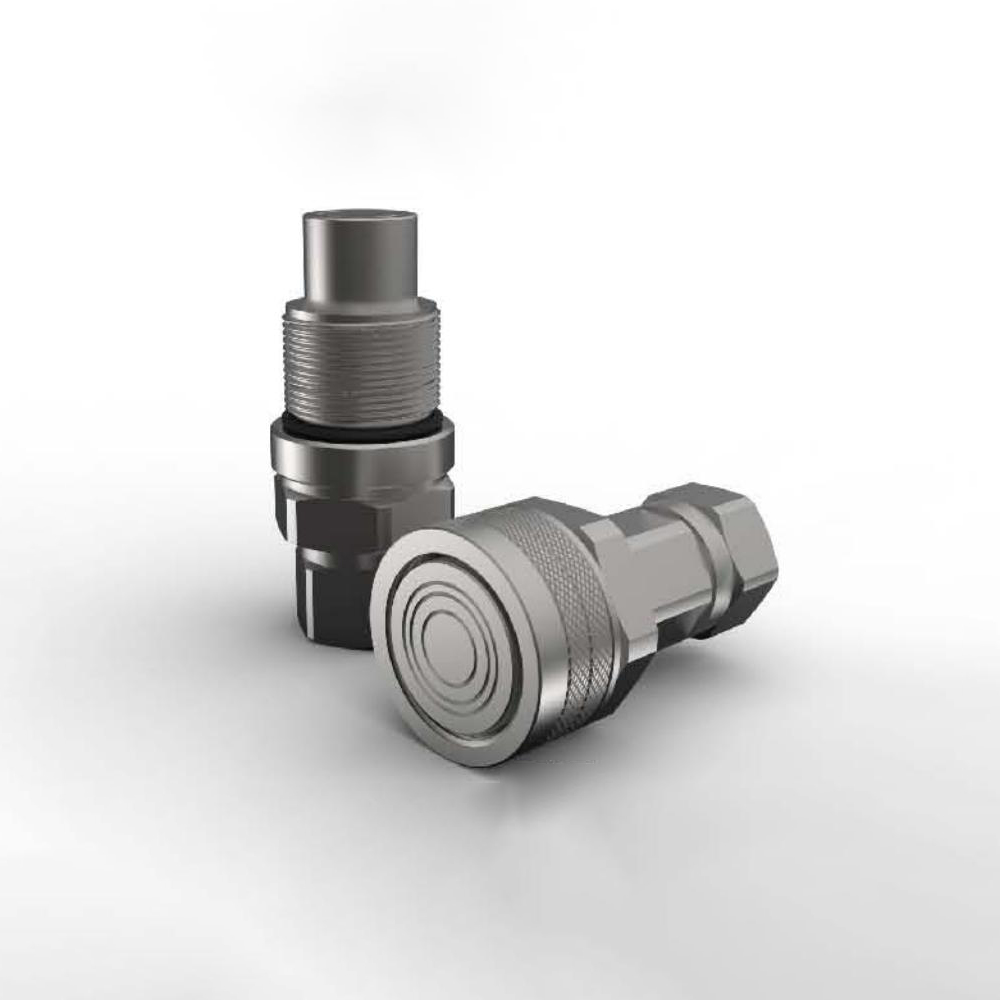

Q.SAFE MQS-FS型 平面阀 螺纹形式

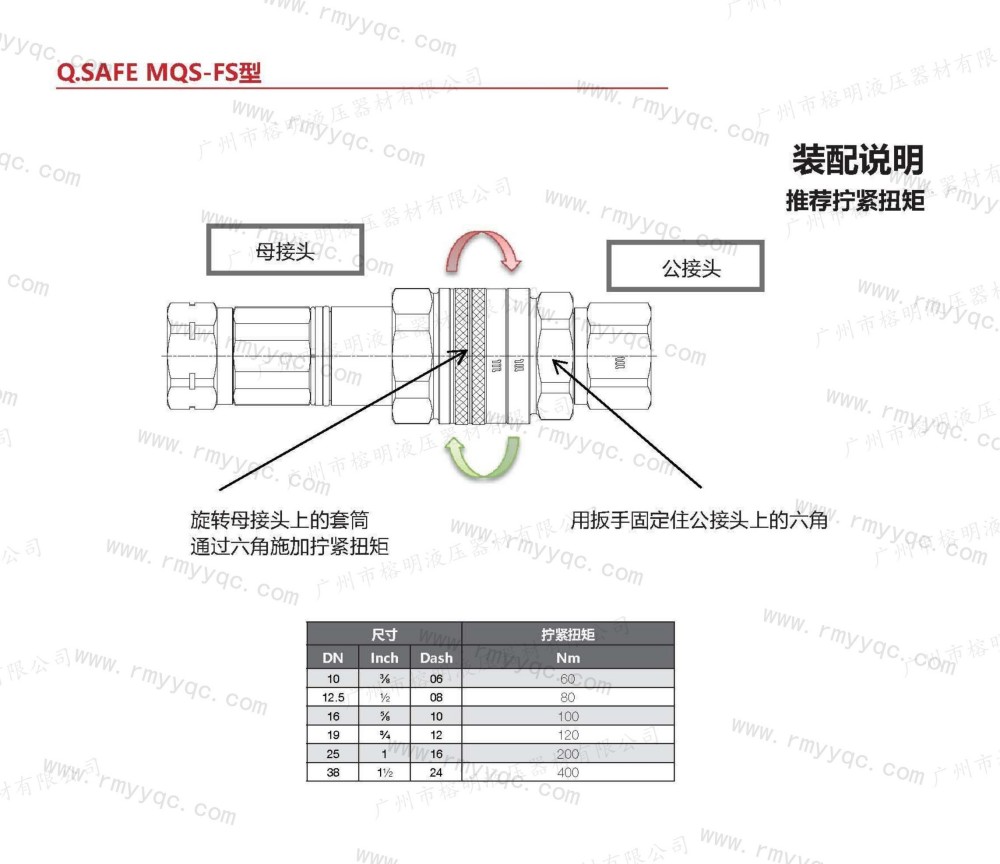

旋转母接头上的套筒，通过六角施加拧紧扭矩

用扳手固定住公接头上的六角

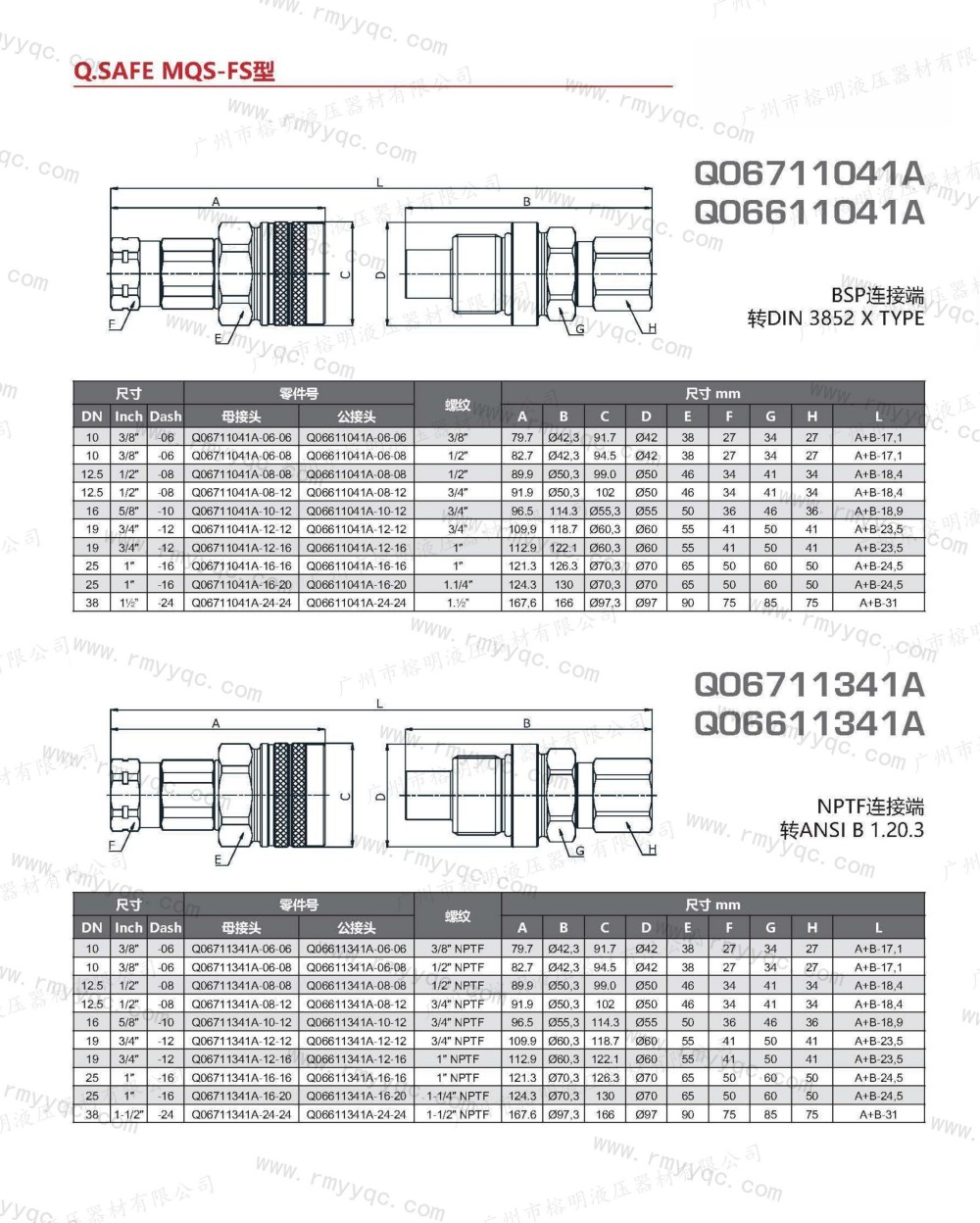

Q06711041A

Q06611041A

BSP连接端

转DIN 3852 XTYPE

Q06711341A

Q06611341A

NPTF连接端

转ANSI B 1.20.3

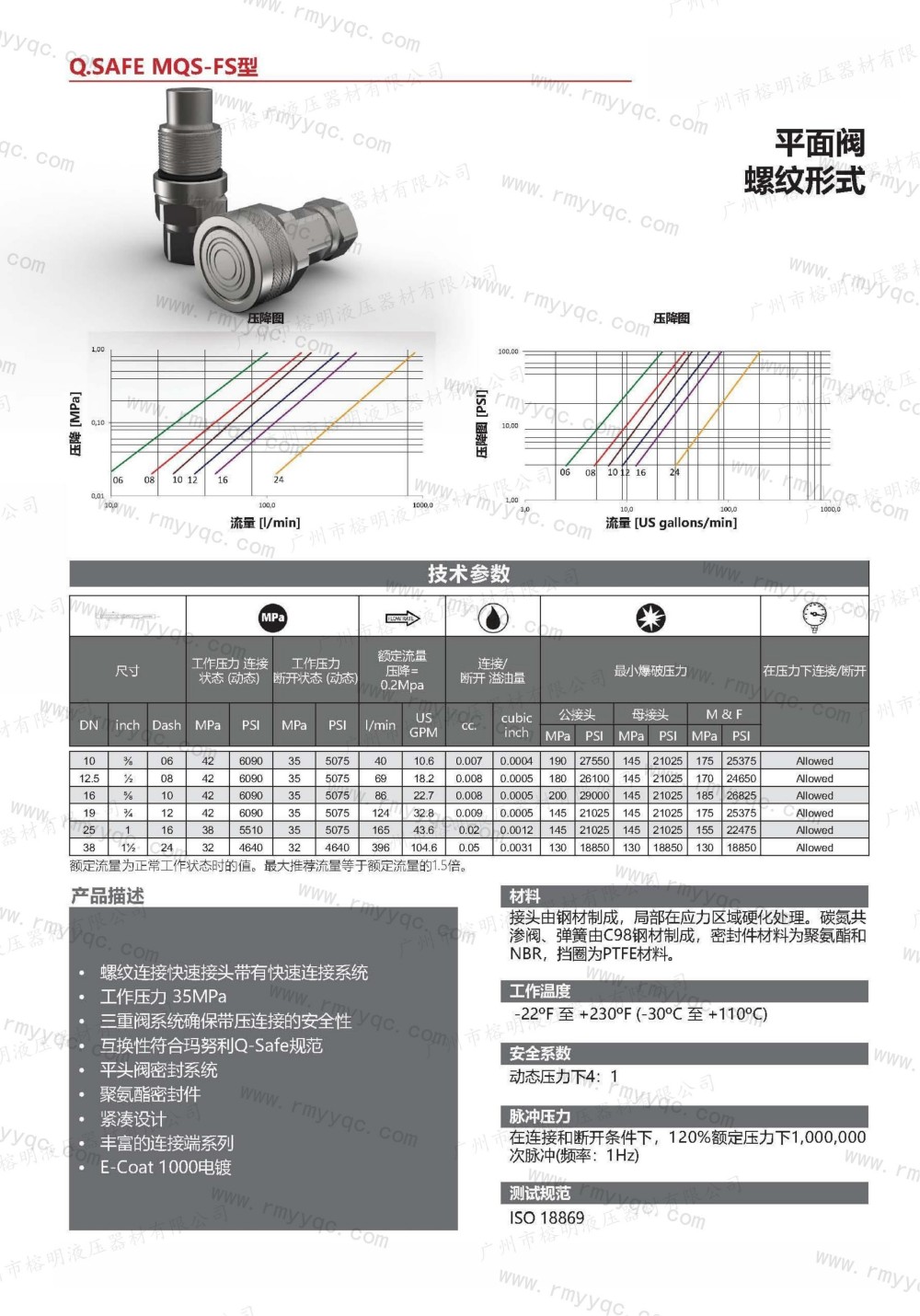

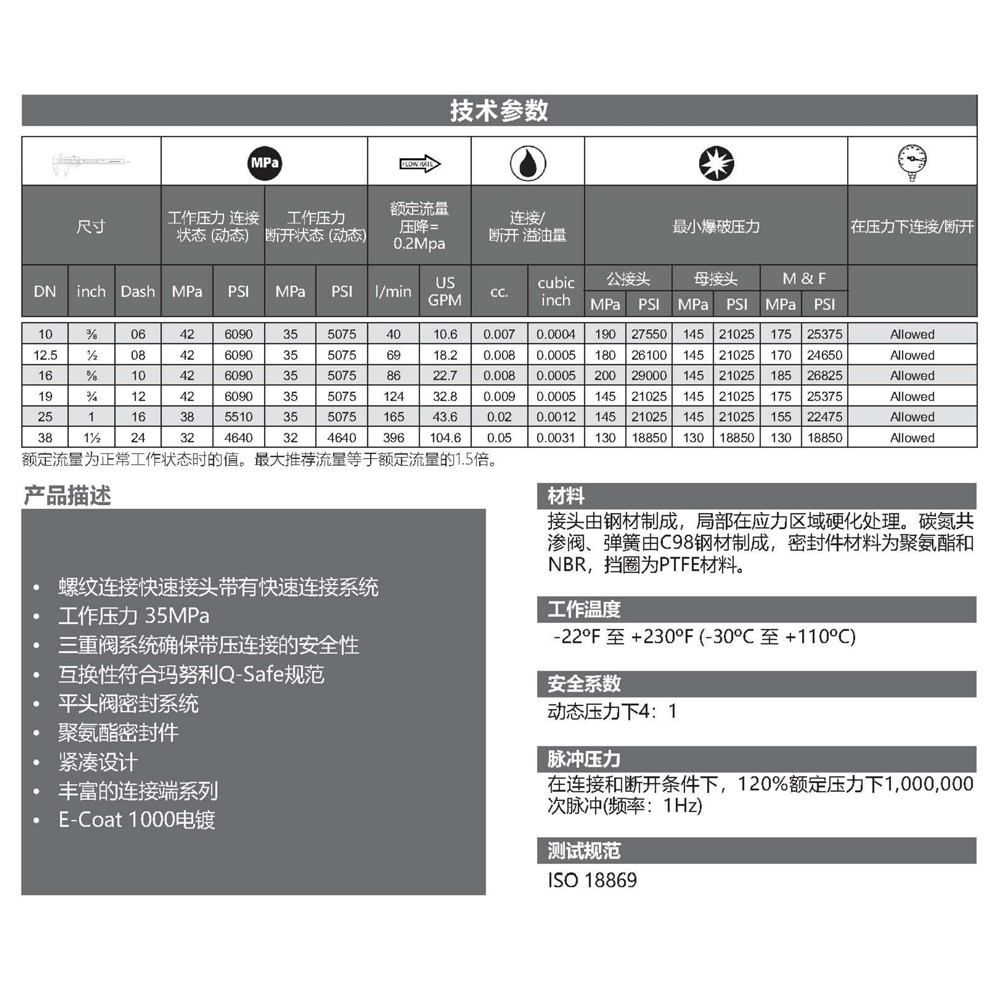

产品描述

1、螺纹连接快速接头带有快速连接系统

2、工作压力 35MPa

3、三重闷系统确保带压连接的安全性

4、互换性符合玛努利Q-Safe规范

5、平头阀密封系统 动态压力下4:1

6、聚氨酯密封件

7、紧凑设计

8、丰富的连接端系列

9、E-Coat 1000电镀

材料

接头由钢材制成，局部在应力区域硬化处理。碳氮共渗阀、弹簧由C98钢材制成，密封件材料为聚氨酯和NBR,挡圈为PTFE材料。

工作温度

-22°F至+230°F(-30°℃至+110℃)

安全系数

动态压力下4:1

脉冲压力

在连接和断开条件下，120%定压力下1,000,000次脉冲(频率：iHz)

测试规范

ISO 18869

快速接头选择注意事项

为了确保您选择的快速接头是您所需要的，建议考虑以下因素：

压力和流量 - 选择的快速接头必须适用于系统的压力和流量。要确认选择的快速接头的最大工作压力必须等于或大于系统的最大压力(包括压力峰值。

带压力连接 - 许多快速接头只能在管路压力降为零时进行连接和断开连接。如果条件不允许，你应该选择一个在压力下可连接的快速接头。但当它断开连接时，压力必须减少到零。避免使用工具来连接和断开连接快速接头。

流体兼容性-检查确认在快速接头使用的材料和密封件与流体介质的兼容性。

温度-确认系统的最大工作温度在所选择的快速接头所允许的范围内。

环境条件 - 注意某些环境条件可能导致快速接头损坏或过度腐蚀。有些具体的例子是在有刺激性化学物质紫外线辐射或盐水环境中。
